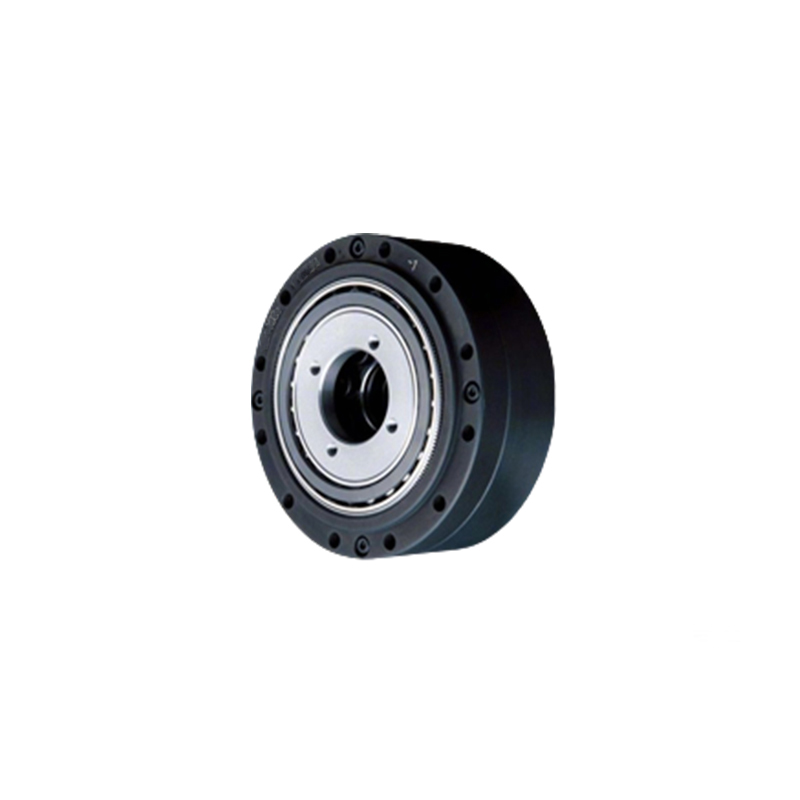

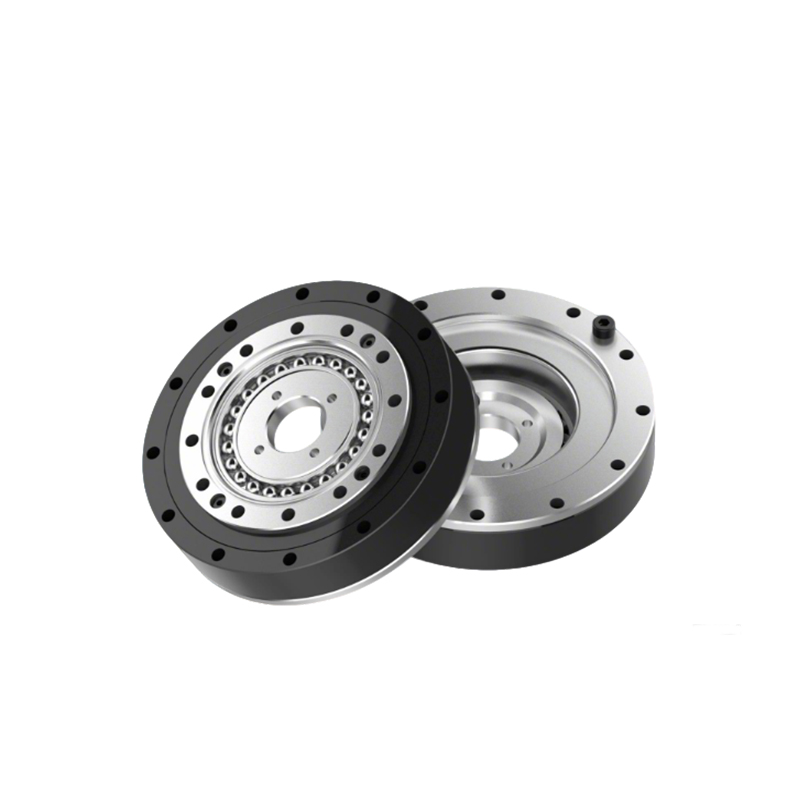

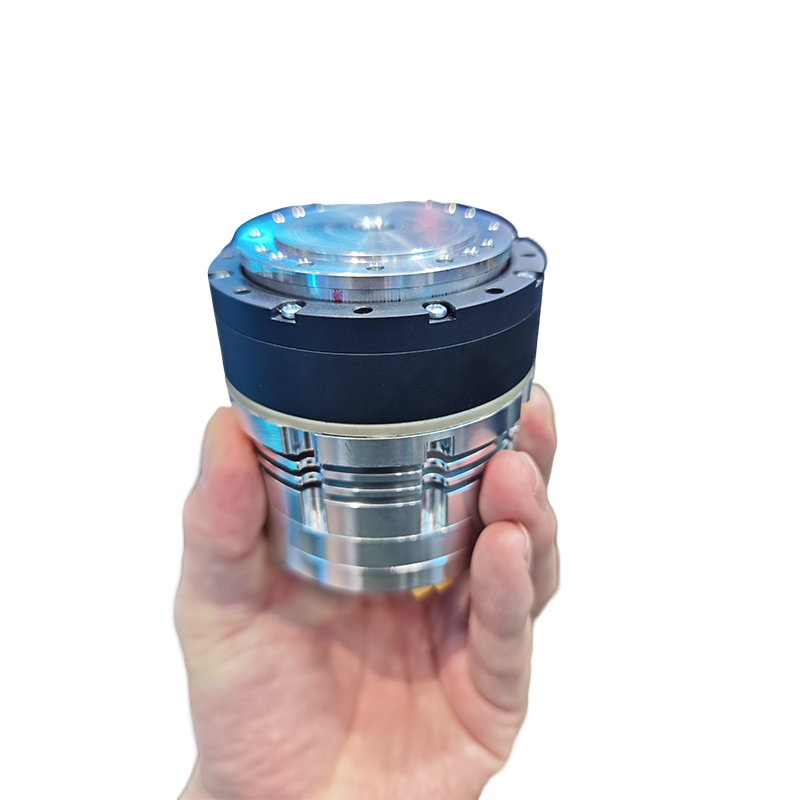

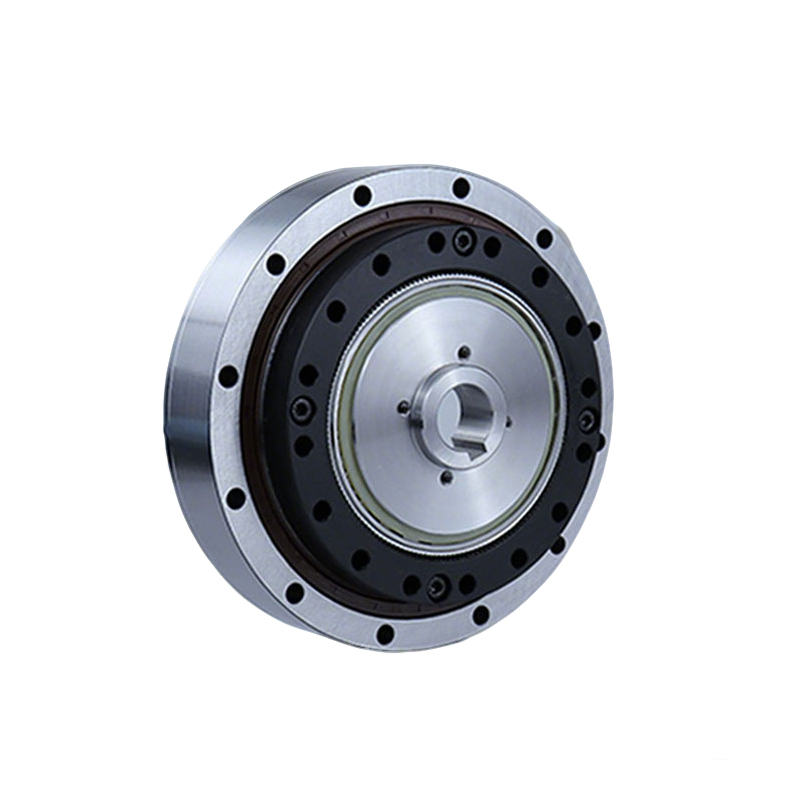

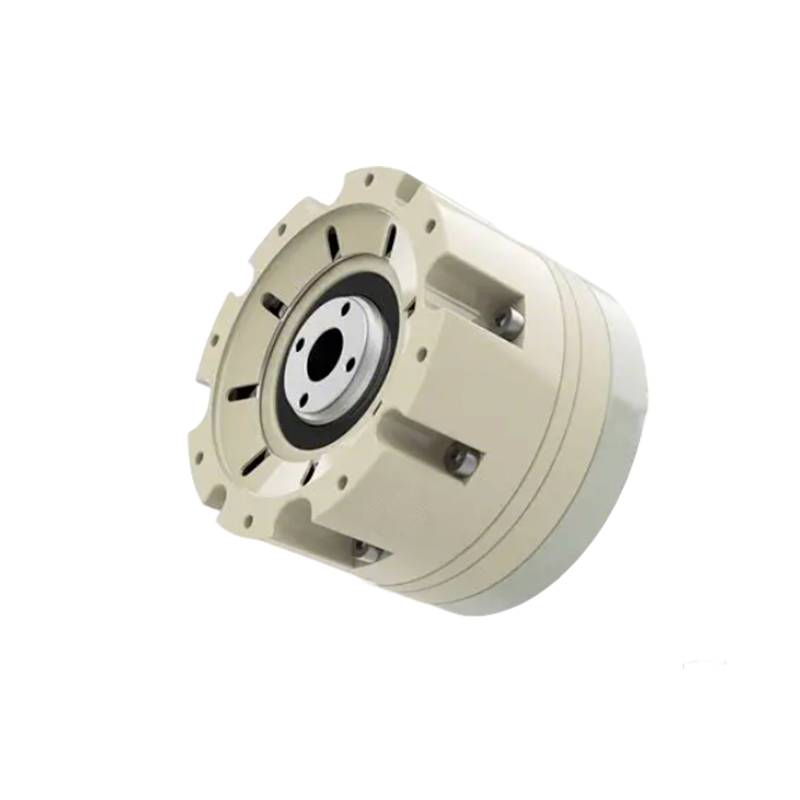

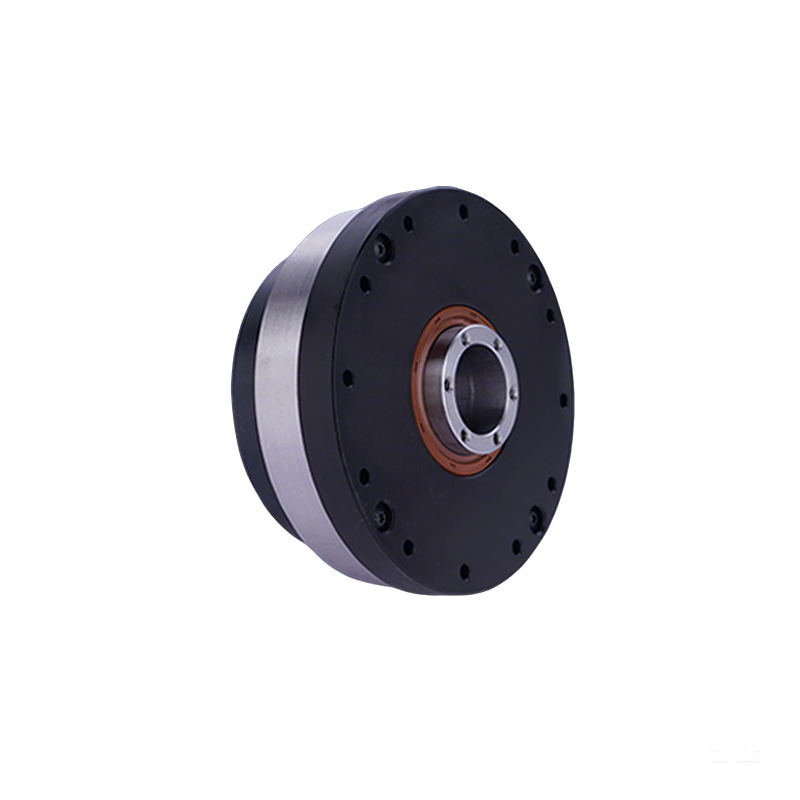

نظرة خاطفةمخفضات التوافقياتأجهزة اختزال دقيقة مبتكرة تُطبّق مواد البولي إيثر إيثر كيتون (نظرة خاطفة) المركبة على هيكل الدفع التوافقي، جامعةً بين خصائص نسبة الاختزال العالية لمخفضات التوافقيات التقليدية ومزايا خفة الوزن لمواد نظرة خاطفة. فيما يلي مقدمة مفصلة من أربعة أبعاد: الخصائص الهيكلية، وابتكار المواد، ومعايير الأداء، ومجالات التطبيق.
أولا: السمات الهيكلية
نظرة خاطفةتعتمد مخفضات التوافقيات هيكل الدفع التوافقي التقليدي لمولد الموجات - ترس مرن - ترس صلب. يكمن جوهر ابتكار مخفضات التوافقيات في استخدام مادة نظرة خاطفة المقواة بألياف زجاجية طويلة بنسبة 50% لقولبة الترس المرن بالحقن من قطعة واحدة، وحلقة الترس الداخلية مصنوعة من مادة نظرة خاطفة المعدنية (قاعدة فولاذية وسطح أسنان نظرة خاطفة). الحلقة الخارجية لمحمل مولد الموجات مدمجة مع قفص نظرة خاطفة ذاتي التشحيم، مما يلغي الاعتماد على الشحم في مخفضات التوافقيات التقليدية. صُمم الهيكل العام من خلال تحسين الطوبولوجيا، مع التحكم في تفاوت سمك جدار الترس المرن ضمن ±0.01 مم لضمان تشوه مرن ثابت أثناء التشابك.
الثاني. الابتكار المادي
اختراق خفيف الوزن: تبلغ كثافة تروس نظرة خاطفة المرنة 1.5 جرام/سم³ فقط، مما يقلل الوزن بنسبة 60% مقارنة بتروس الفولاذ المرنة ويخفض عزم القصور الذاتي بنسبة 45%، مما يعزز بشكل كبير سرعة الاستجابة الديناميكية لمفاصل الروبوت.
مقاومة التعب: من خلال تحسين اتجاه الألياف، يصل عمر التعب الناتج عن الانحناء للتروس المرنة نظرة خاطفة إلى 10⁸ دورة (تحت الحمل المقدر)، وهو ما يقترب من 85% من مستوى الفولاذ.
تحسين الاحتكاك: معامل الاحتكاك لسطح سن نظرة خاطفة منخفض يصل إلى 0.05 (حالة الاحتكاك الجاف)، وعندما يتم دمجه مع طلاء مادة البولي تترافلوروإيثيلين على سطح سن التروس الصلب، فإنه يتيح التشغيل الصامت بدون زيت (ضوضاء≤ 55dB).
ثالثًا: معايير الأداء الأساسية
نطاق نسبة التخفيض: من 50:1 إلى 320:1 (نقل أحادي المرحلة)، يدعم اتصال سلسلة متعدد المراحل لتحقيق نسبة تخفيض فائقة تصل إلى 10000:1
عزم الدوران المقدر: من 3 إلى 50 نيوتن・م (النماذج المقابلة من اتش اكس-14 إلى اتش اكس-50)، يمكن لعزم الدوران الأقصى أن يصل إلى ضعف القيمة المقدرة
مؤشرات الدقة: رد الفعل العكسي≤دقيقة واحدة، خطأ في الإرسال≤30 ثانية قوسية، صلابة التوائية≥20 شمالًا・م/راد
القدرة على التكيف البيئي: درجة حرارة التشغيل -40درجة مئويةإلى 180درجة مئويةمتوافق مع بيئات الفراغ (يمكن أن يعمل بثبات عند 10⁻⁶حسنًا)
رابعًا: مجالات التطبيق النموذجية
الروبوتات التعاونية: مفاصل المعصم للمحركين النهائيين، مثل المحور السادس لروبوت UR5e، مما يحقق قبضة خفيفة الوزن وعالية الدقة
المعدات الطبية: مفاصل الحركة الصغيرة لأذرع الروبوت الجراحي (مثل دا فينشي شي)، والتي تتطلب الامتثال للبيئات المعقمة والتداخل الكهرومغناطيسي المنخفض
الفضاء: آليات التحكم في اتجاه الأقمار الصناعية، والأذرع الميكانيكية للطائرات بدون طيار، والاستفادة من قدرتها على التكيف مع الفراغ وخصائصها خفيفة الوزن لتقليل تكاليف الإطلاق.
مخفضات التوافقيات نظرة خاطفة: يُمكّن استخدام نظرة خاطفة المُقوّى بألياف الكربون (التليف الكيسي/نظرة خاطفة) في تصنيع مخفضات التوافقيات من تقليل إجهاد التشوه إلى 1/7 فقط من إجهاد الفولاذ، وتحسين خصائص التخميد، وتقليل خطر الرنين. ويمكن زيادة عدد أسنان التلامس بين الترس المرن وأسنان الترس الصلب بنسبة 47%، مما يُطيل عمر التعب بشكل ملحوظ، مع زيادة عدد دورات التشغيل من 29,000 مرة للتروس المرنة المعدنية إلى 564,000 مرة.
مُخفِّضات التوافقيات نظرة خاطفة: توفر التليف الكيسي/نظرة خاطفة أداءً فائقًا
بالإضافة إلى المزايا مثل القوة النوعية ومقاومة التآكل، مقارنةً بالأسطوانات القصيرة القائمة على المعدنمخفضات التوافقيات نظرة خاطفةتتمتع مخفضات التوافقيات نظرة خاطفة المصنوعة من التليف الكيسي/نظرة خاطفة بالميزات التالية:①إجهاد تشوه أقل،②خصائص تخميد أفضل، مما يقلل بشكل فعال من احتمالية الرنين،③زيادة عدد أسنان التلامس ومنطقة التداخل بين أسنان الترس المرن وأسنان الترس الصلب، مما يعزز قدرة المخفض التوافقي نظرة خاطفة على تحمل الحمل ومقاومة الصدمات،④عمر تعب أعلى، وما إلى ذلك.
(1) مقارنةً بمخفضات التوافقيات قصيرة الأسطوانات المعدنية، وتحت نفس الحمل، فإن إجهاد التشوه للمواد المركبة القائمة على نظرة خاطفة لا يتجاوز 1/7 من إجهاد الفولاذ. لذلك، في بُعد محوري أصغر، يمكن اختيار وحدة تروس ومعامل تشوه شعاعي أكبر لهيكل التصميم، مما يوفر حرية تصميم أكبر.
(2) الترددات الطبيعية لمخفض التوافقيات المصنوع من مادة مركبة تعتمد على نظرة خاطفة أعلى بنسبة 40-45% من الترددات الموجودة في المواد المعدنية، مما يشير إلى أن مخفضات التوافقيات المصنوعة من مادة مركبة تعتمد على نظرة خاطفة تتمتع بخصائص تخميد أفضل ويمكنها تقليل احتمالية الرنين بشكل فعال.
(3) في ظل ظروف التشغيل المُصنّفة لحمل قدره 20 نيوتن متر وسرعة دوران 2000 راد/دقيقة، يزداد عدد أسنان التشابك في مُخفّض التوافقيات المصنوع من مادة نظرة خاطفة المركبة ليصل إلى 52 زوجًا، بزيادة قدرها 47% مقارنةً بالمعادن. تؤدي زيادة عدد أسنان التلامس ومساحة التشابك بين أسنان التروس المرنة والصلبة إلى توسيع مساحة التشابك لزوج التروس، ويتوزع ضغط التلامس على المزيد من أسطح أسنان التروس، مما يُعزز قدرة مُخفّض التوافقيات نظرة خاطفة على تحمل الحمل ومقاومته للصدمات.
(4) تحت نفس الهيكل، تتمتع مخفضات التوافقيات قصيرة الأسطوانات التليف الكيسي/نظرة خاطفة بعمر تعب أطول. تعاني مخفضات التوافقيات المعدنية التقليدية من إجهاد تشوه مفرط، وتتعرض أسنان التروس المرنة لعطل ثابت عند وصول عدد دوراتها إلى 29,000 مرة. من المتوقع أن يبلغ عدد دورات التروس المرنة المصنوعة من مواد نظرة خاطفة المركبة 564,000 مرة، وعمر تعب يصل إلى 939.5 ساعة.
